滚珠丝杆+步进电机套装-动力推门配套应用案例

上图为客户测试产品-动力推门，我们为客户提供电机选型配套、集成服务。

传动部分：CBX滚珠丝杆

时代超群CBX系列线性滚珠丝杠直线导轨滑台，水平载重50kg，垂直载重10kg,定位精度0.03MM，此款有效行程可做到1500mm，丝杆规格1204、1605、1610可选，可以加装手轮，也可以搭配42/57步进电机、无刷电机，60闭环伺服电机等。

动力部分：86步进电机+驱动器

86HBP113AL4-TKA-FC两相混合式步进电机 步距角1.8°，扭矩8.5N.m，电流4A，机身高113MM，轴径Φ14MM，键5，出轴长36mm，可配刹车。广泛适用范围于激光、医疗、纺织、安防等行业。配套驱动860两相步进电机驱动器接口采用超高速光耦隔离；抗高频干扰能力强；16种不同细分任意切换；自动半流锁定；8 档电流可调；支持脱机、使能、锁定等功能；过压、欠压、过流保护。

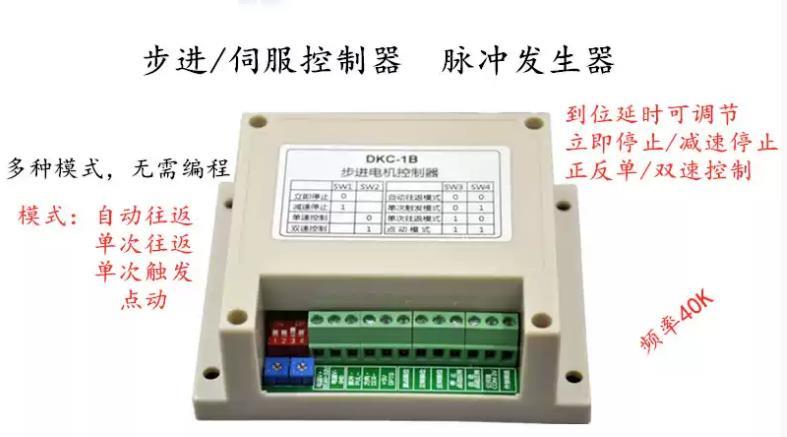

控制部分：DKC-1B

通过控制器外接开关、电位器实现电动门的开、关及调速。

DKC-1B单轴步进伺服控制器，供电电压DC6-32V，稳定性、可靠性和抗干扰性很强，适用于各种环境恶劣的工厂现场，反接、过流、过压保护，可外接电位器调速、启动、暂停、正反转、原点等功能，4种固定运行模式，自动往返模式、单次触发模式、单次往返模式，点动模式，靠调节拨码开关来实现运行要求，是一款经济实惠简单易上手的控制器。
