XZ型导轨模组推荐

客户定做XZ型滚珠丝杆模组，X轴800；Z轴有效行程600；负载10KG以内，考虑到有效行程较长， 垂直轴要稳定安装，为客户推荐HBX双线轨滚珠丝杆，如下图：

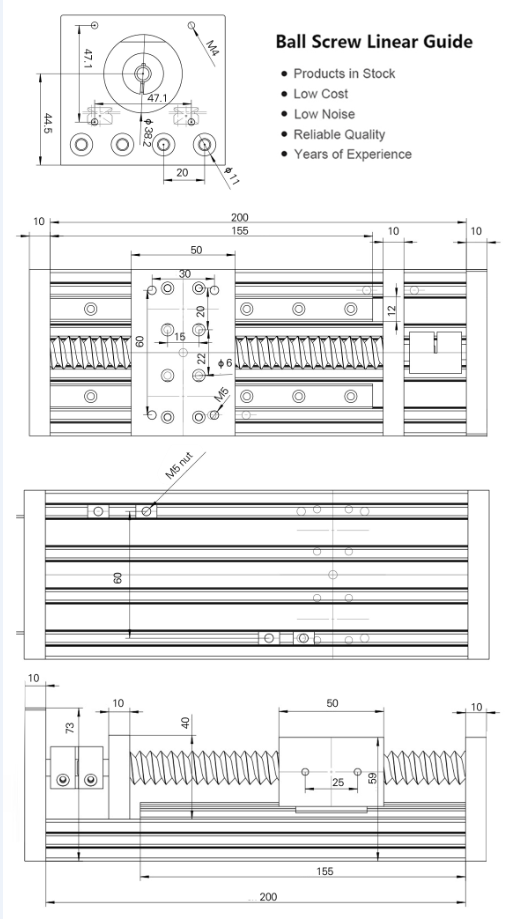

80型材时代超群HBX系列双线型滑台导轨滑块常规为50mm*80mm，水平载重100KG，垂直载重50KG,定位精度0.03MM，可以做到有效行程2米以内。规格：1204、1605、1610；1605是指滚珠丝杠直径16，05是指螺距，螺距就是电机360度（也就是一圈）走的毫米

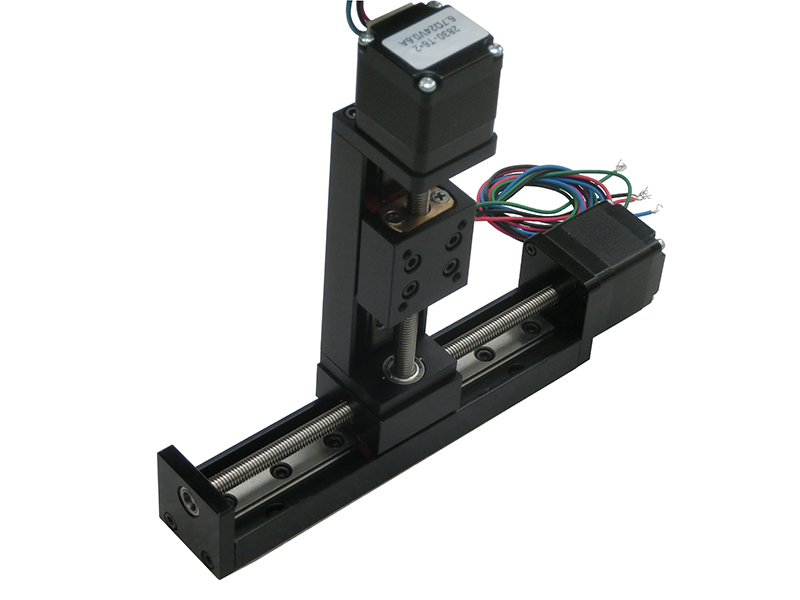

除HBX导轨可以搭建XZ外，还有28导轨、CBX EBX和同步带可以搭建XZ型，参考如下图：

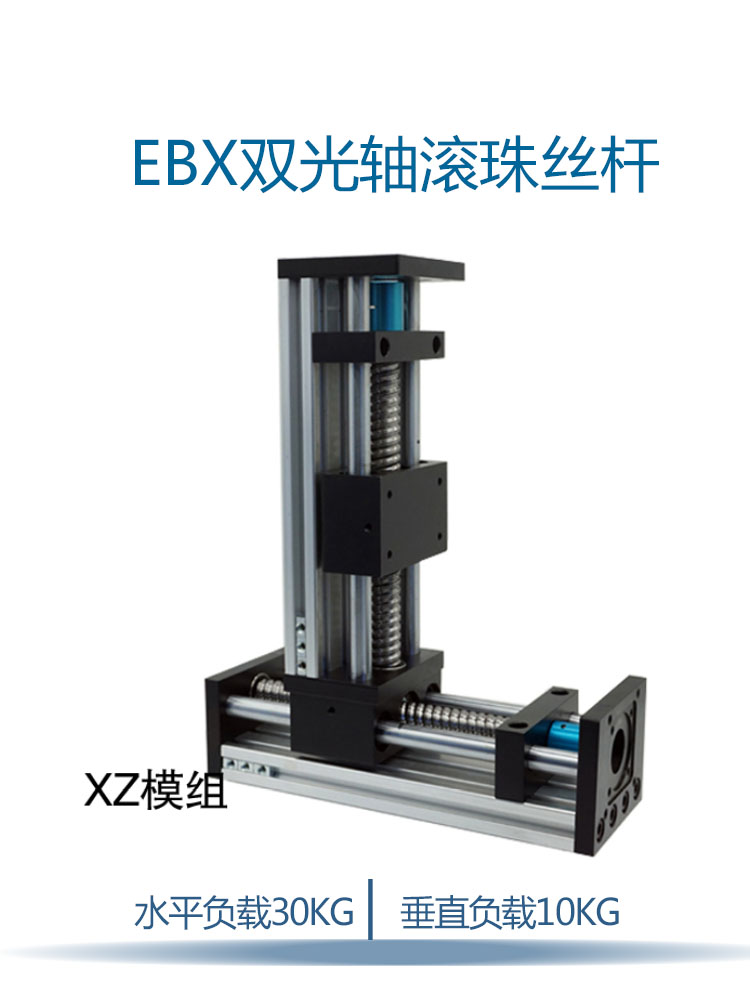

EBX模组(EBX系列光轴线性滚珠水平负载30KG，垂直载重10KG，丝杆规格可以选1204,1605,1610,速度0-100mm/S ,精度可达0.03mm,运行较为平稳，有效行程可定制)：

CBX模组(CBX系列线性滚珠丝杠直线导轨滑台，水平载重30kg，垂直载重10kg,定位精度0.03MM，此款有效行程可做到1500mm，可做成1204、1605、1610规格的滚珠丝杠可配42/57步进电机、无刷电机，60闭环伺服电机等)：

同步带模组

在选型时主要考虑负载以及有效行程，客户的负载在10公斤以内，可以考虑CBX或者EBX 系列，但由于有效行程较长，垂直状态使用CBX 或者EBX 会出线晃动，不稳定，所以为客户推荐HBX双线轨。
