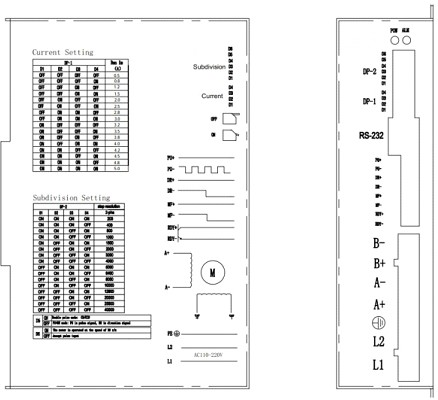

  • 安装尺寸
  • 接线/实拍图
    • 商品名称: 高性能两相步进电机驱动器
    • 商品编号: 981577217026646016

    高性能两相步进电机驱动器

    产品手册

    ZD-2HE2254MH





        目录

    产品简介········································· 1

    产品特点········································· 1

    接口定义········································· 2

    信息输入接线方法······························ 3

    输入信号共阳接法······························ 3

    输入信号共阴接法······························ 3

    电流、细分设置·································4

    常见问题解答常见问题和处理办法对照表·· 5

    注意事项········································· 6





     安全注意事项

    ·本驱动器为直流电源供电,请确认电源电压后上电

    ·请勿带电插拔电源以及电机线缆

    ·驱动器非密封,请勿在内部混入螺丝、金属屑等导电性异物或可燃性异物,储存和使用时请注意防潮防湿

    ·驱动器为功率设备,请保持工作环境的散热通风





      产品简介

    ZD-2HE2254MH 是基于 DSP 控制的两相步进电机驱动器。它是将先进的 DSP 控制芯片和独特的控制电路结合一起所构成的新一代全数字步进电机驱动器。驱动电压为 AC90-240V,适配电流 5.0A 以下、外径 57-110mm 的各种型号的两相混合式步进电机。该驱动器内部采用类似伺服控制原理的电路,此电路可以使电机运行平稳,几乎没有动和噪音。定位精度最高可达 40000 脉冲 / 转。该产品广泛应用于雕刻机、中型数控机床、电脑绣花机、包装机械等分辨率较高的大、中型数控设备上。



      产品特点



    • 高性能、低价格
    • 设有 16 档等角度恒力矩细分,最高分辨率 40000 脉冲 /
    • 最高反应频率可达 150Kpps
    • 步进脉冲停止超过 100ms,线圈电流自动减到设定电流的一半
    • 光电隔离信号输入 / 输出
    • 驱动电流 0.5A/ 相到 5.0A/ 相分 16 档可调
    • 单电源输入,电压范围:AC90-240V
    • 过温 75℃报警(3 次闪烁),欠压 65VAC 报警1 次闪烁、过压 265VAC 报警2 次闪烁、过流报警 (4 次闪烁 )
    • 掉电相位记忆功能(设备由于意外或人为原因掉电、关电,系统自动记忆相位)
    • I/O 信号 , 所有输入信号均通过光电隔离,信号电平 5  24V 电平兼容
    • 脉冲平滑功能,使电机低速运行更平稳,平滑等级可设定
    • 电机电感量可调,发挥步进电机最大效能

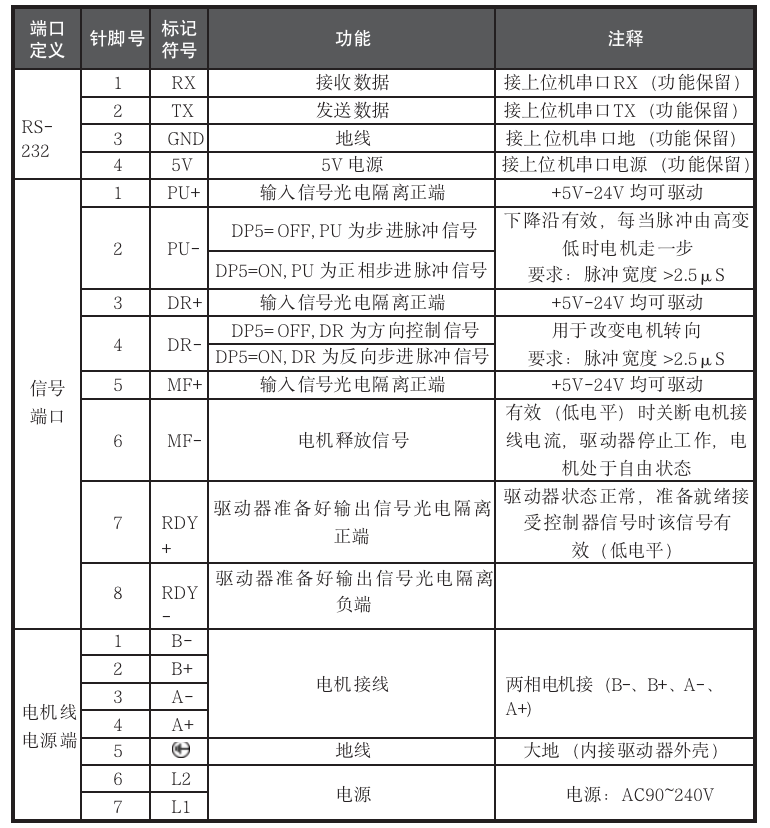

      接口定义





      信号输入接线方法

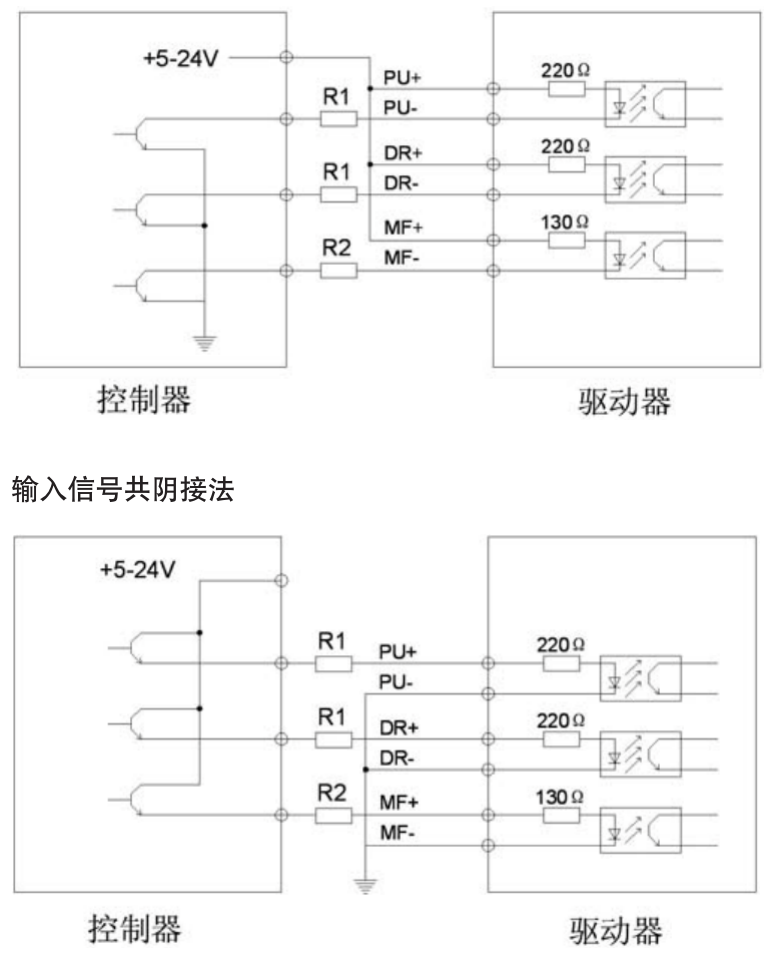

         输入信号共阳接法

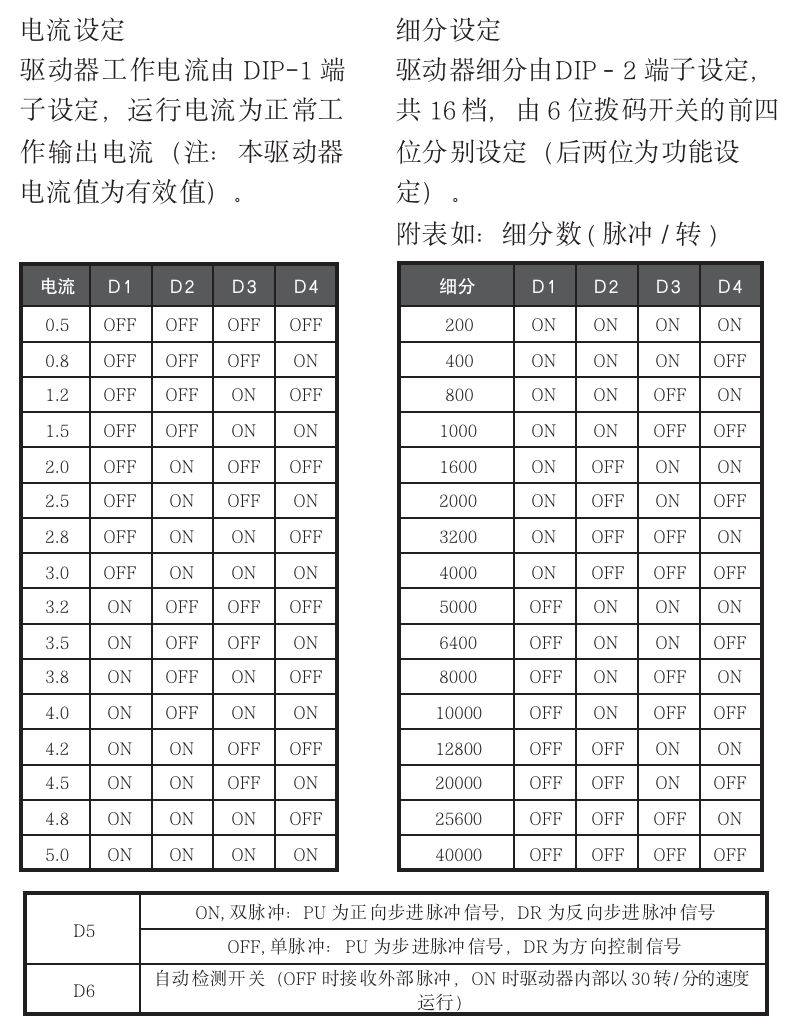

      电流、细分设置



      常见问题解答常见问题和处理办法对照表



      注意事项



    1、输入电压不能超过 AC 260V;

    2、输入脉冲信号下降沿有效,上升沿控制需要设置驱动器内部参数;

    3、驱动器温度超过 75 度时驱动器停止工作,故障指示灯 ALM 亮, 直到驱动器温度降到 50 度时,驱动器需要重新上电才能恢复工作。出现过热保护请加装散热器;

    4、过流(负载短路)故障指示灯 ALM 亮,请检查电机接线及其他短路故障,排除后需要重新上电恢复;

    5、无电机故障指示灯 ALM 亮,请检查电机接线,排除后需要重新上电恢复。
