时代超群28微型导轨配套产品推介及接线说明

时代超群微型28步进电机精密滑台模组采用28电机直出轴形式，故其体积小巧，摩擦系数小负重更大，负重 0-2.5KG (水平值)，0-1KG(垂直值)。T型丝杆可任意组合叠搭，其中较为常见的叠法为水平十字、龙门式、三轴式、四轴式，支持各种定制。

微型28步进电机精密滑台模组内置微型直线导轨，保证精度和直线度，重复定位精度：0.03mm ; 可以用于医疗器械、搭载传感器、可视镜头等。

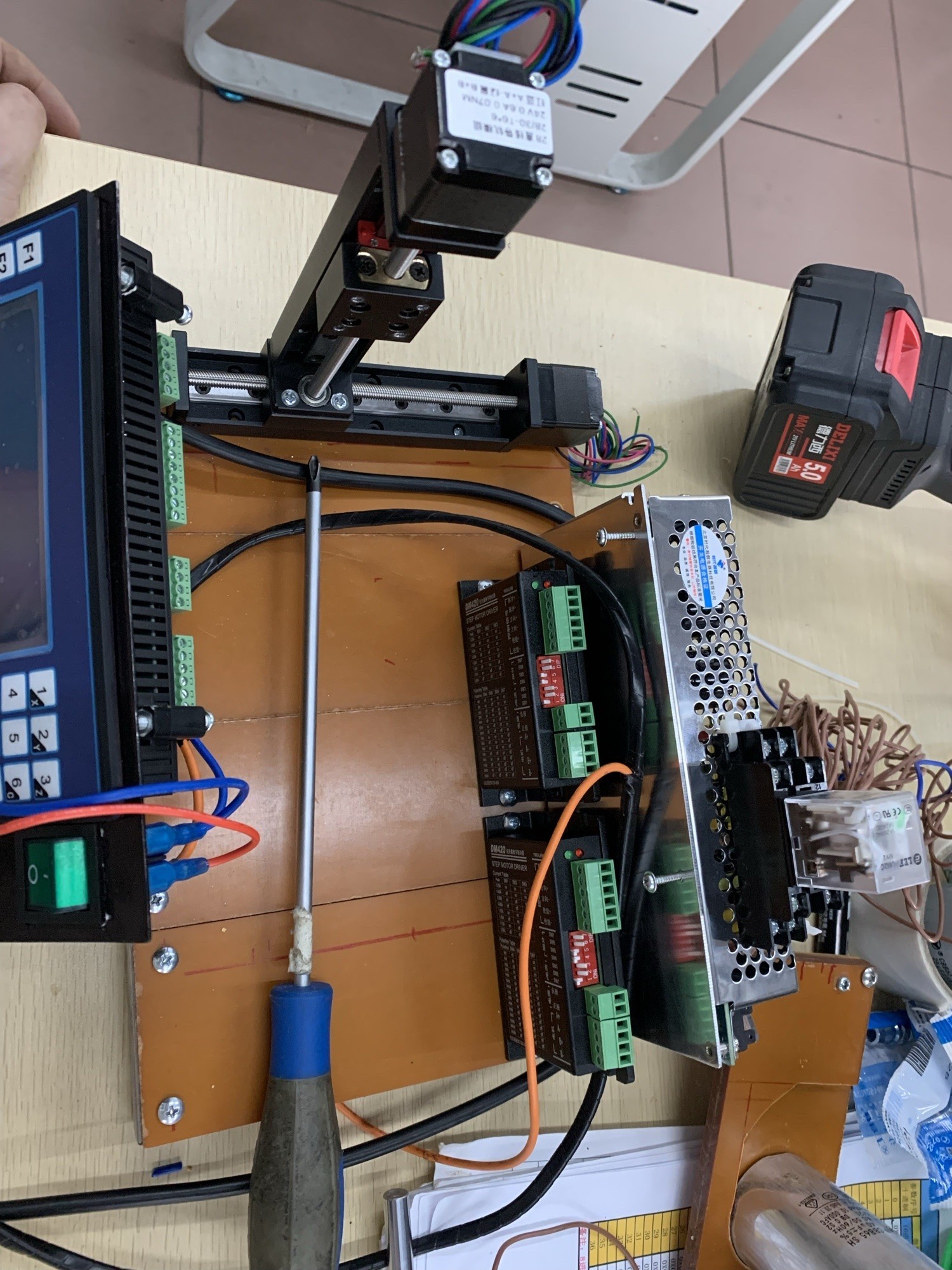

今天以客户的自创产品-自动焊锡机为例，介绍一下28微型导轨配套产品及接线方法：

一、配套产品

完整的一套产品包括：

28微型导轨：含28直线电机，导轨有效行程可以定制

驱动器：DM420驱动器

控制器：CM35D控制器，可以根据功能需要选配控制器

电源：24V开关电源

二、配套产品接线：

以上产品涉及到的接线包括：

1、电机线接驱动器：

28电机尾部贴有线序标签，根据线序定义接到驱动器A+A-B+B-上

2、驱动器信号线接控制器：

驱动器设有脉冲+- 方向+- 4个端口接到控制器对应轴的P+P-D+D-上；其中单轴控制器接X轴；双轴控制器接X\Y轴；三轴接X\Y\Z轴，四轴接X\Y\Z\A轴

驱动器使能一般不用接

3、驱动器和控制器供电：

驱动器和控制器全部接24V 开关电源。注意区分驱动器、控制器正负极。

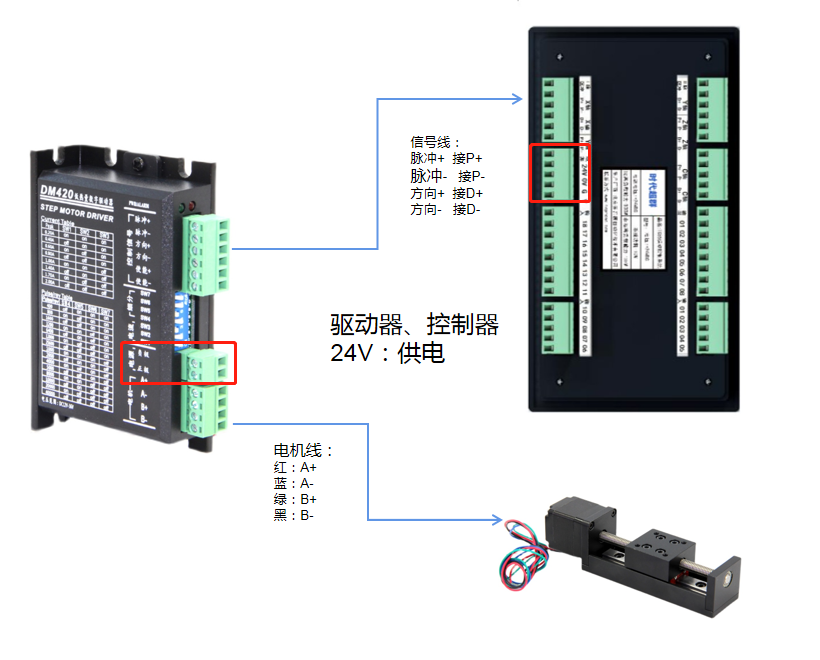

具体接线见下图：

控制器电源端接线见如下：

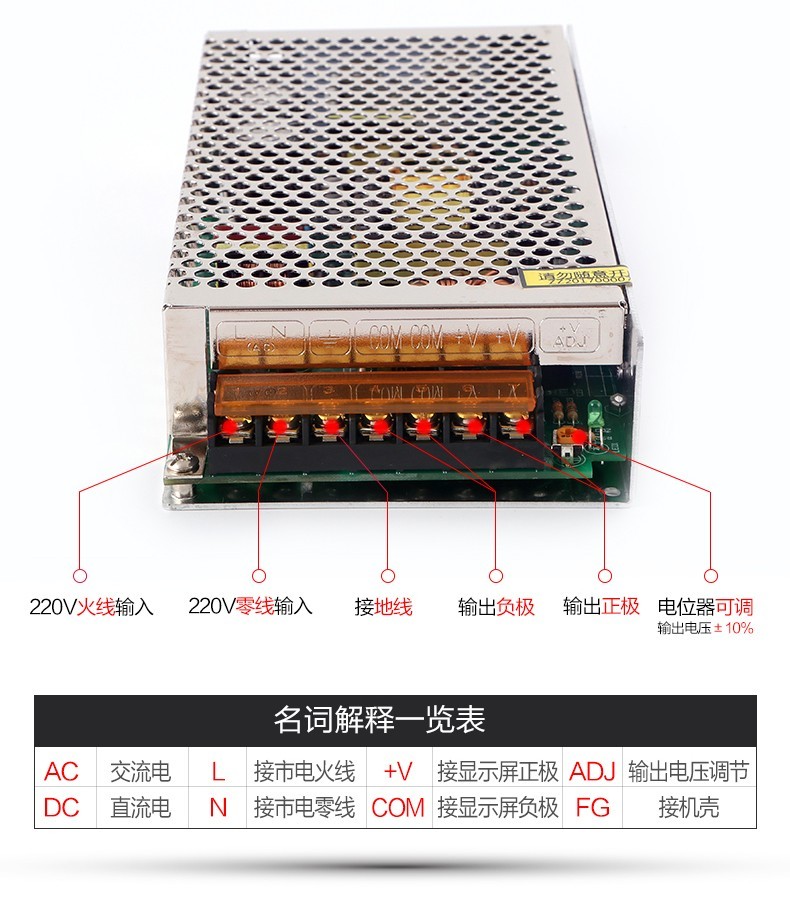

开关电源定义介绍
