ZD-3HE2254ML三线步进电机驱动器报警信号的应用？

发布时间：

2023-07-11

访问量：

【概要描述】

ZD-3HE2254ML三相步进电机驱动器，RDY做报警信号使用。

ZD-3HE2254ML是时代超群新推出的一款三相步进电机驱动器，用于替代ZD-3HE2254.作为替代升级产品。操作接线更为方便，性能更加稳定。相对于老款的2254，新款的2254控制端口采用绿色段子形式，避免焊线的复杂接线方式，5V和24V控制端口兼容合并。

目前客人提出希望在步进电机故障时要在驱动器屏上跳出对应的提示。此时可以使用RDY信号用于报警输出来实现需求，接线如下：

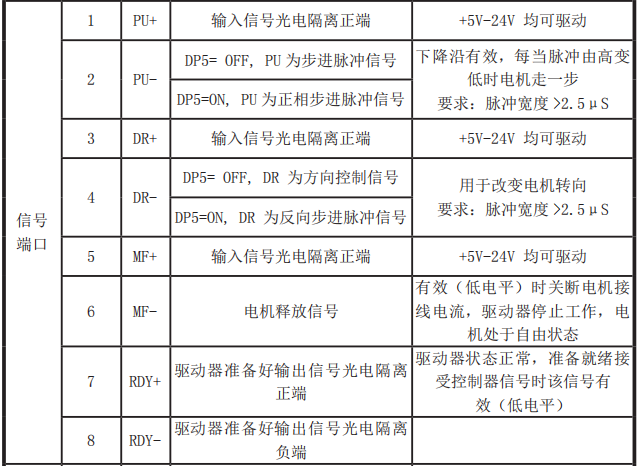

RDY+ RDY-在驱动器正常时是闭合的，报警时断开。

RDY-接0V ，RDY+接PLC报警输入点。在驱动器正常工作时，RDY+给报警输入点的电压是0V，报警时给报警输入点的电压是高电平。

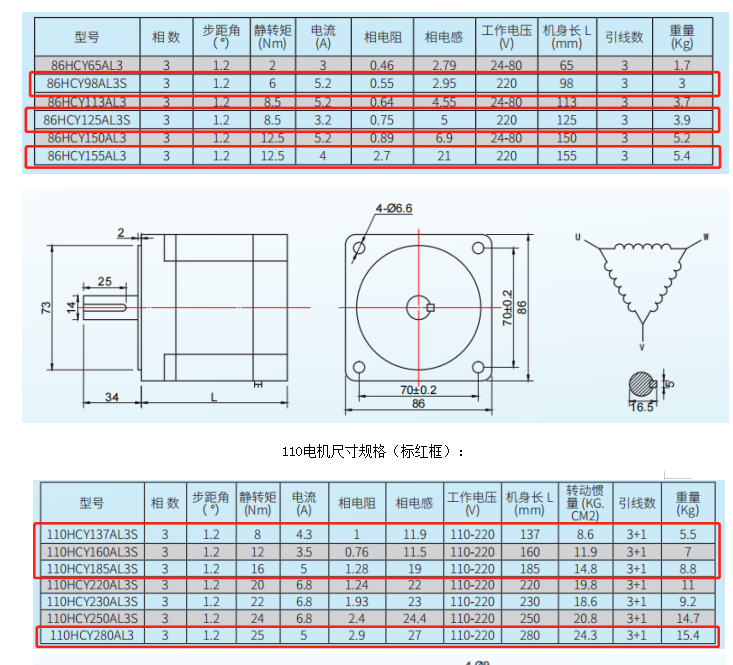

ZD-3HE2254ML适配电机：

关键词：

无
