钻床改造-单轴控制柜数控全自动改造案例

时代超提供控制柜定制服务，支持步进电机系统，数控台钻、自动冲床、剪板机等控制改造、机床改造。客户提供需求，1-2天时代超群为您提供方案、报价。

定制流程

客户需求

适用场景：钻孔（连续钻孔）

客户自有设备：分度盘

客户需求：单轴控制柜、开关电源、外接脚踏开关、130伺服电机（15NM）；

改造方案：

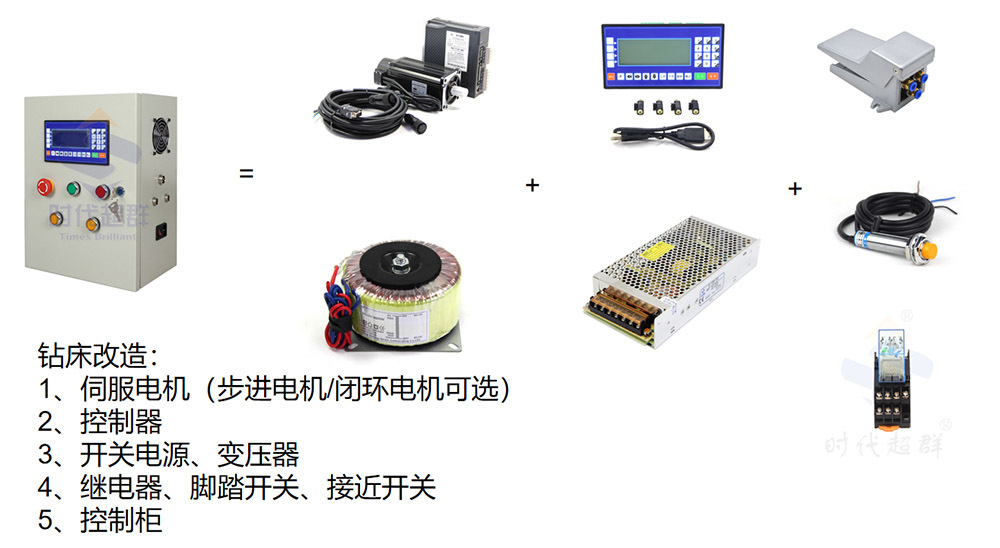

根据客户需求为客户配置：

1、CM35D-10,单轴控制器，1台，该款控制器是我司控制器中在钻床系统中广泛应用的机型，性能稳定。在钻孔场景中通过CM35D-10单轴控制器可以实现上下钻孔。配合客户的分度盘，可以更好地实现钻孔应用。

2、130伺服电机，2.3KW，15NM，1500转，1套（含驱动器）

3、S-200-24,60V-200W，开关电源、变压器各1个；开关电源配合电机使用；变压器配合驱动器使用；

4、继电器，1个；

5、脚踏开关，1个，通过脚踏开关，可以实现数控系统的外部控制。

6、接近开关，1个，通过接近开关可以感应回零点，客户根据需求选择，非必要配件；

7、控制柜，1个，控制柜配置开关按钮、急停开关、散热风扇、防尘罩等基本部件。其中风扇为220V，右进左出，可以很好的解决散热问题；接近开关采用航空插头，按钮可以按照需求进行配置。

以上是为客户提供的改造方案，其中电机的选择是根据工况需求来选型的，基本配置是步进电机，如果对速度有要求，可以选配闭环电机套装，更多数控系统控制柜改造咨询15127878772。
