直流无刷驱动器ZM-BL4810K如何设置转速?

ZM-BL4810K 直流无刷电机调速器是我公司推出的，针对小功率无刷电机传动领域的高科技产品。本产品使用大规模的集成电路取代原有硬件设计，具有更高的抗干扰性及快速响应能力。本产品适合驱动峰值电流在 10A 以下，电源电压在 DC18V~50V 以内（典型应用 DC24V、36V、48V）的任意一款低压有霍尔或无霍尔传感器 的三相直流无刷电机，并具有大电流工作时温度低的特点。

功能概述本产品可以实现以下功能： （标准出厂默认设置为方波有霍尔开环模式）

1. 方波有霍尔速度开环运行

2. 方波有霍尔速度闭环运行

3. 方波无霍尔速度开环运行

4. 方波无霍尔速度闭环运行

5. 恒扭矩开环模式运行

6. 恒扭矩闭环模式运行 以上功能用户可在面板上进行自主设置。 注：无霍尔运行时，无方向控制功能。

今天为大家介绍一下ZM-4810K如何设置转速，限速只需三步操作：

第一步：设置闭环模式： L，开环/闭环控制模式设置

第二步：设置极对数 U ,极对数设置

第三步：设置所需的转速值 A，转速设置

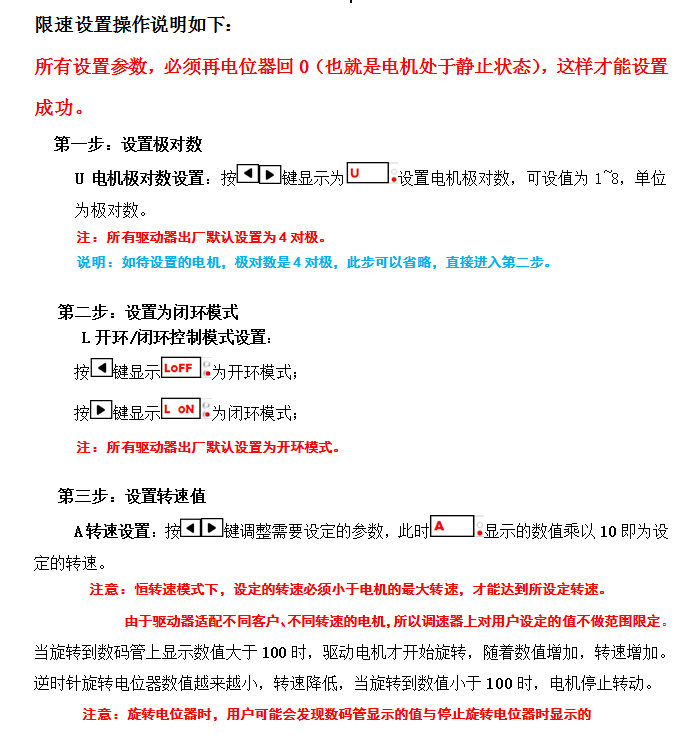

限速设置操作说明书如下：
所有设置参数，必须再电位器回0(也就是电机处于静止状态)，这样才能设置成功。
第一步:设置极对数
U：电机极对数设置: 按键“⇔”显示为“U”设置电机极对数，可设值为1~8，单位为极对数。
注:所有驱动器出厂默认设置为4对极。
说明:如待设置的电机，极对数是4对极，此步可以省略，直接进入第二步。

第二步:设置为闭环模式
L:开环/闭环控制模式设置:

按“←”键显示“LOFF”为开环模式;

按“→”键显示“LON”为闭环模式;
注:所有驱动器出厂默认设置为开环模式。

第三步:设置转速值
A:转速设置:按“⇔”键调整需要设定的参数，此时"A"显示的数值乘以10即为设定的转速。
注意:恒转速模式下，设定的转速必须小于电机的最大转速，才能达到所设定转速。
由于驱动器适配不同客户、不同转速的电机，所以调速器上对用户设定的值不做范围限定
当旋转到数码管上显示数值大于100时，驱动电机才开始旋转，随着数值增加，转速增加。逆时针旋转电位器数值越来越小，转速降低，当旋转到数值小于100时，电机停止转动。
注意:旋转申位器时，用户可能会发现数码管显示的值与停止旋转电位器时显示的
