步进/伺服电机脉冲发生器单轴控制器DKC-1B接线说明
发布时间：
2022-03-10
访问量：
1000
【概要描述】
DKC-1B是一款经济型步进电机伺服电机控制器，可外接点位器调速、外接开关/限位控制启停、正反转限位，今天为大家介绍如何接线。
DKC-1B是一款经济型步进电机伺服电机控制器。该控制器使用进口原装高速智能芯片做为平台，软件上秉承了原 DKC-1 的稳定性，可靠性和强抗干扰性。适用于各种环境恶劣的工厂现场。同时增加了一些功能，使得控制器更加的实用，方便。该控制器适用于传感器控制的往返运动控制， 定长控制，速度控制等。今天为大家介绍一下DKC-1B控制器如何接线：
准备相关产品，包括：
电机（步进电机、伺服电机等）、电机驱动器
开关电源
根据运行模式选配：电位器、按钮开关、限位开关

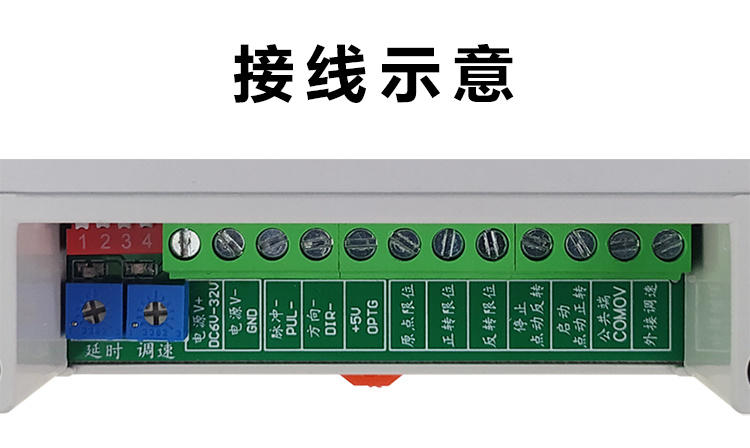

接线定义：
供电端-接入开关电源
电源V+:接入开关电源正极
电源V-:接入开关电源负极
信号端-接入电机驱动器（该款控制器为5V信号）
脉冲-:接驱动器脉冲-（PUL-）
方向-:接驱动器方向-（DIR-）
5V公共端:并接驱动器脉冲+方向+
功能模式端接线,此部分根据模式需要进行接线即可：
外接电位器调速：电位器接控制器右一外接调速端、及公共端；同时公共端引出一条导线。
外接按钮控制启停：复位开关/自锁开关/急停开关一端接控制器启动/停止及公共端；开关另外一端接开关电源负极
外接限位开关控制限位启停：限位开关一般三根出现（棕蓝黑），棕线接开关电源24V正极；蓝色接开关电源24V负极；黑色接输入点，接控制器正转限位/反转限位/启动/停止。

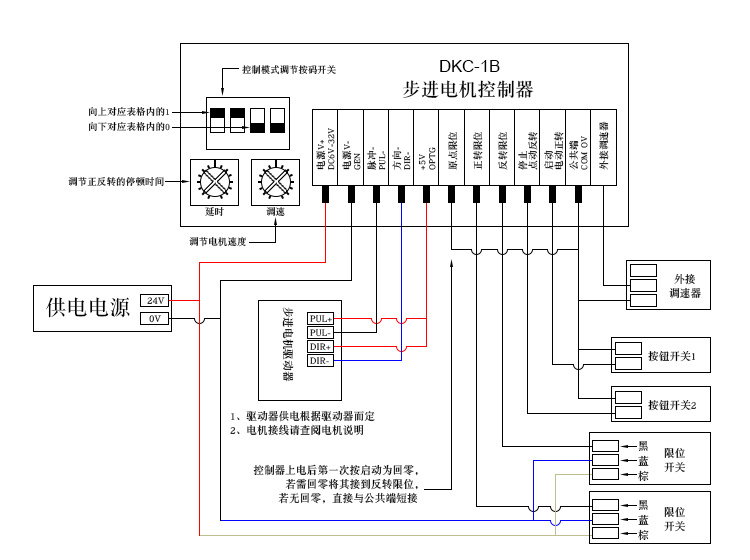

具体接线如下：
