时代超群86三相步进电机如何接线？
发布时间：
2022-03-14
访问量：
1000
【概要描述】
时代超群86三相高压步进电机采用优质冷轧硅钢片和耐高温永磁体制造，采用业界先进的磁路设计方案，具有输出转矩大、温升低、可靠性高的特点。具有良好的内部阻尼特性，运行平稳，无明显振荡区。广泛适用范围于激光、医疗、纺织、安防等行业。
时代超群86三相高压步进电机采用优质冷轧硅钢片和耐高温永磁体制造，采用业界先进的磁路设计方案，具有输出转矩大、温升低、可靠性高的特点。具有良好的内部阻尼特性，运行平稳，无明显振荡区。广泛适用范围于激光、医疗、纺织、安防等行业。
今天为大家介绍一下，86三相步进电机及驱动器如何接线？
一、电机线：
三相步进电机一般出线4根，分别是：红、白、黑、黄四根颜色线，如何接到驱动器上呢？
驱动器上电机线对应的是U、V、W、NC四个端子，NC为地，只能接黄色；其他三个颜色可以不分线序接到UVW上。
二、电源线：
三相步进电机为高压220v供电，可直接接家用电。
三、信号线：
PU+脉冲+PU-脉冲-DIR+方向+DIR-方向-，连接控制器的PU+脉冲+PU-脉冲-DIR+方向+DIR-方向-

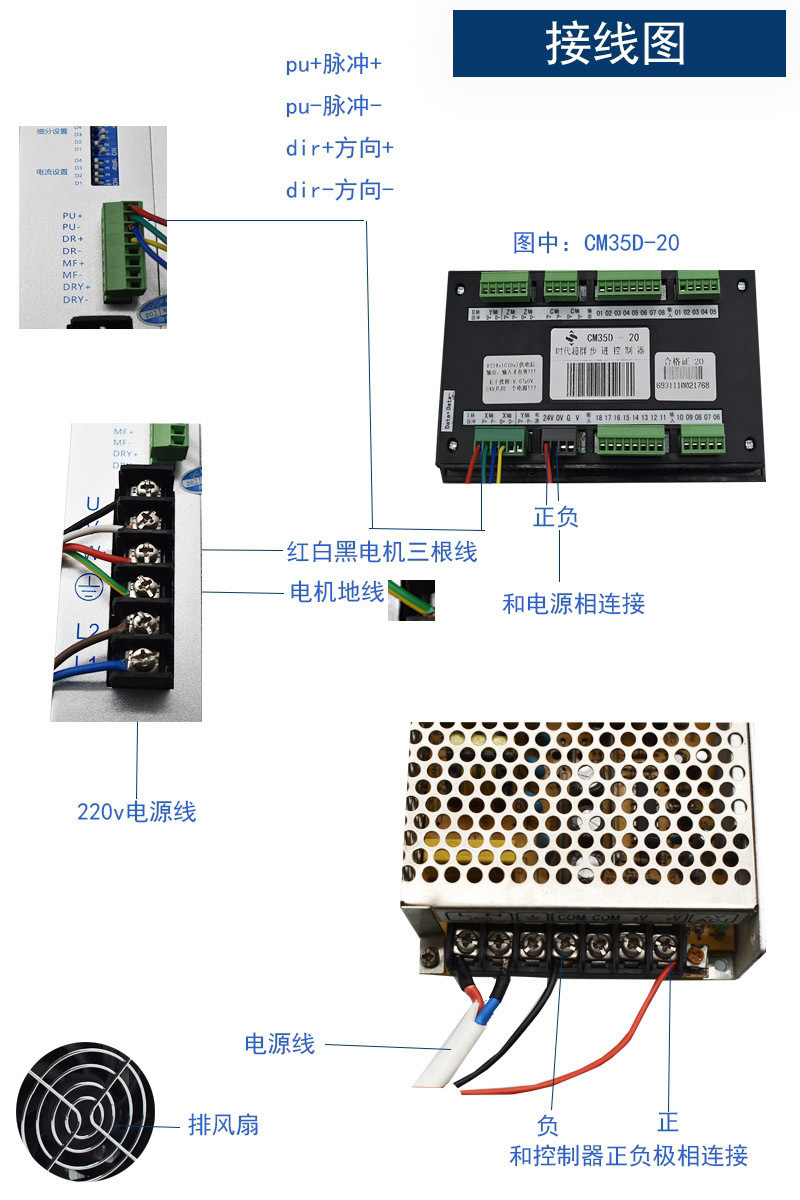

具体接线如下：
